多介质过滤器
多介质过滤器


多介质过滤器是由多个标准高速砂缸单元组成,水通过内部的布水器及集水器,利于不同的介质,能有效地去除颗粒物和降低浊度。若装上特定的滤料,例如活性炭,无煤烟等,还可以吸附去掉相应的有机物,离子等。其内部设有独特的布水器和集水器,拥有独特的双向自动冲洗阀,可实现在正常系统运行中多个标准高速砂缸逐个单独的反冲洗,全自动控制程序。具有反冲洗用水量小,设备安装方便,易于操作等优点。设备流量大,无需维护。

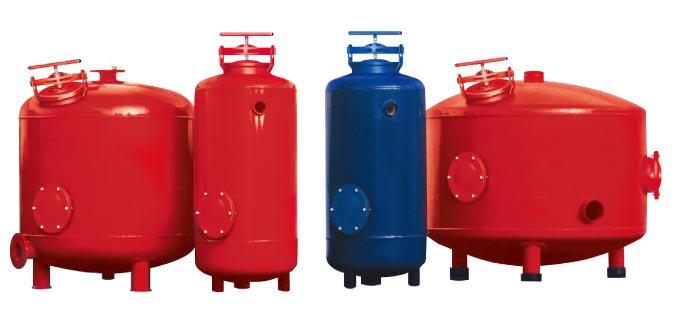

根据不同的用户要求,有立式和卧式两个系统。

  • 工作原理
  • 技术数据
  • 产品特点
  • 产品应用

工作原理

多介质过滤器具有结构紧凑,自动化程度高,其独特的结构可使出水浊度在0.5NTU以下,杂质过滤精度可达5微米,可自动反洗,产品不但功能卓越,而且运行成本低廉。

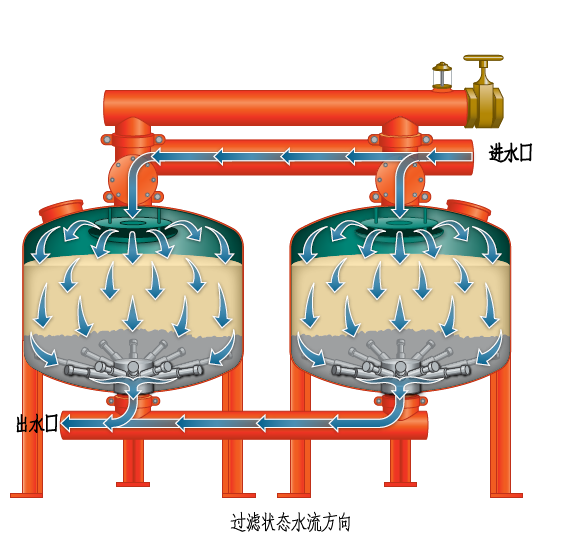

正洗过滤状态

当系统处于过滤状态时,未经过滤的水通过布水器均匀布水,水以层流状态通过过滤器内的填料层(精制均粒石英砂、石榴石)。当水经过填料层时,杂质被截留在填料层内。过滤器底部有多个均匀分布的集水器,将过滤后的水均匀地收集并引出,平流过滤,可以使过滤器在高流速下过滤,仍可达到较好过滤的效果。

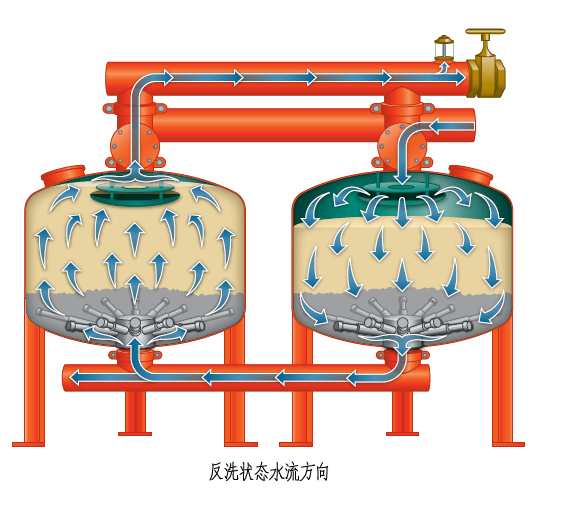

反洗状态:

随着杂质在填料层中不断聚积,内部压头损失将不断增大。当进、出水压头损失达到预定值时,系统将自动激活定压装置使其转换至反洗状态,当此台反洗结束,水力阀改变给水方向从而实现逐台反洗,更便于清洗聚积起来的杂质。

当系统处于反洗状态时,过滤仍然继续。过滤后的清洁水部分用来反洗标准单元砂缸,其余仍送到用户处。反冲洗污水则通过水力阀的反洗排水口被排出。在高速砂缸全自动高效过滤系统中,特殊的集水器设计可使填料之间填料相互搓洗,最大限度地提高反冲洗效率,减少所需的反洗水(清洁水),同时反洗时没有跑料现象。一个标准单元砂缸反洗为2分钟,反冲洗结束,标准单元砂缸内部压头损失减小到合理范围,定压装置给出复原信号,水力阀恢复到过滤状态,下一个标准单元砂缸则准备进入反洗状态。

过滤介质和流量:

可以使用常见的各种过滤介质,但主要是使用石英砂;

根据过滤的要求,推荐使用两种精度的石英砂:

选型参考

过滤精度

滤料直径

滤料滤层高度

推荐流量

反冲洗流量

精过滤

0.5-0.8 mm

600mm

35-40m3/h

25-40m3/h

注:一般处理:进水浊度30ntu,出水浊度5ntu;过滤精度20微米。

常见过滤系统组合(壳体直径1200为例)


单元数

型号

占地长*宽*高(m)

过滤面积

粗过滤流量 T/H

精过滤流量T/H

重量

KG

沙子重量KG

1

HOGL-1

1.22*1.22*2

1.16

40-50

15-25

120

860

2

HOGL-2

2.64*1.22*2

2.32

80-100

30-50

240

1720

3

HOGL-3

3.96*1.22*2

3.48

120-150

45-75

360

2580

4

HOGL-4

5.28*1.22*2

4.64

160-200

60-100

480

3440

5

HOGL-5

6.95*1.22*2

5.80

200-250

75-125

600

4300

6

HOGL-6

8.32*1.22*2

6.96

240-300

90-150

720

5160

注:

1、对于更大的流量可以采用更多的过滤单元连接在一起

2、管道材料:碳钢喷涂聚酯,或者PP塑料;阀门材料:铸钢,或PVC等塑料

3、管道接口:标准DIN接口,尺寸按照实际要求

1、过滤水量大,过滤效果好

过滤流速快,正常滤速可在40m/h左右,根据水质可达60m/h,过滤器反洗采用产品水,且不必设增加泵和反洗泵,反洗历时2-3min,反洗水量<3m3。

2、过滤精度高,杂质过滤精度可在0.10mm以下,出水浊度可小于0.5NTU。

3、过滤系统由标准单元砂缸组成,过滤流量可从30.6m3/h增至2500m3/h。

4、自动反冲洗:该设备反冲洗由智能控制系统自动识别与控制,无需人工干预,即使水中悬浮物发生波动,该设备可能自动适应。供水不间断,该设备反冲洗时,过滤过程同时进行,系统照常供水。

5、采用独特的布,集水装置;由于该过滤系统独特的布水系统及分布非常均匀的集水器使得在整个过滤过程水流呈层状流,过滤砂床平面在过滤过程中始终平整,出水水质稳定。

采用精制优选石英或石榴石作为过滤介质。根据水质情况进行选择,滤料粒径最小可0.16mm的均匀滤料。

6、运营成本低:

省电:系统拥有独特的自动反冲洗阀,砂过滤罐反冲洗不是同时进行,而是在系统正常运转的情况下,逐个轮流反冲洗,不需考虑设置反冲洗泵。同时与其他砂过滤设备相比,其所需要的过滤水泵扬程要低6-7m。

省水:单个罐的反冲洗水量仅为1m3/分,反冲洗时间为2-3分钟。

省维修费用;整套系统没有机械或电动阀门,仅靠独特多功能阀来控制系统的反冲洗。由于独特多功能阀无磨损,寿命长,在10年内没有损坏记录,管理费用低。


1、工业用水的过滤,对水质有一定系统要求。如:钢厂氧枪水,锅炉,热交换器供水的过滤等,可以滤掉水中的杂质,避免管路几喷嘴的堵塞。

2、工业循环水的过滤系统

3、原水的处理-可对地表河水,湖水,海水,水库水,井水以及城市自来水作为水源的城市小区分质供水等过滤,除去水中的砂粒,悬浮物,藻类,有机物等。

4、农业灌溉—适用于高流量,杂质含量好的水源,如农田水利灌溉,公园及高尔夫球场上草坪的灌溉等。

5、食品加工工业用水,造纸行业,电厂工业循环水的处理等,工业及医疗用纯净水的预处理。工业生产水的再循环,工业废水处理。

6、水产业,游泳及水上乐园等行业。
